1.液位報警器的結構原理
計量罐在工作中易發生液位高或超低、冒罐、燒損打油泵等事故,不僅造成設備損壞,而且使油品大量跑損,污染環境,造成及大的經濟損失和社會影響。為避免計量罐液位高或超低、冒罐等事故發生,在

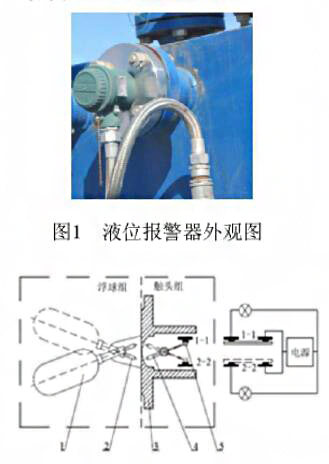

計量罐上安裝高、超低液位報警器,當罐內液位達到報警高度時提醒操作人員注意安全,及時消噲事故隱患。垣平1井作為大慶油田公司一口重點井,試采公司購進2臺密閉式計量罐以滿足試油工作的順利開展。UQK01-dICT型液位報警器作為計量罐上的報警儀器在液位監控過程中起到了預期效果。UQK-01dICT4型浮球液位報警器(如圖1)由互為隔離的浮球和動觸頭兩部分組成。(如圖2)
2.液位報警器的安裝及自動報警分析
2.1安裝要求

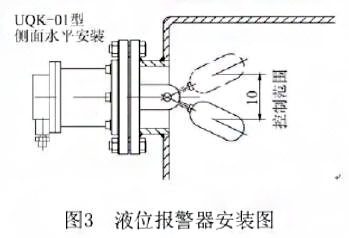

UQK-01-dICT4型液位報警器為水平方向安裝,便于報警裝置的調試和維護。安裝時出線螺孔須向下,外殼采用標準凸面安裝法蘭,如圖3。
2.2液位自動報警分析

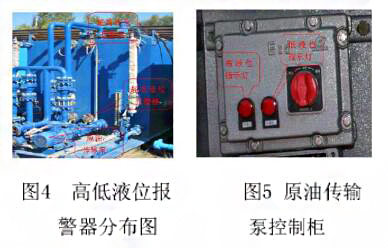

計量罐的兩個計量倉室均設置有高液位和超低液位UQK-01-dICT4型液位報警器,如圖4.高低液位報警器與原油傳輸泵的操作控制柜上(如圖5)的高低液位指示燈相連,實現了計量罐高低液位報警指示和低
液位連鎖停泵。
2.2.1高液位報警
計量過程中當密閉倉內液位升至上切換位置時,UQK01-dICT4型浮球液位報警器便會發出報警訊號,提示人們將油打入另個儲油倉或者將計量罐**閥門關閉。從而實現了高液位報警指示,避免了計量罐的冒及事故的發生。
2.2.2超低液位報警
再將儲油倉內液體打出的過程中,如果倉內液位達到下切換位置時,液位報警器的延時時間繼電器開始延時,在規定的時間內,如果液位持續下降,報警器觸發出通斷開關式信號來實現低液位報警指示以及低液位連鎖停泵功能,以防止打油泵由于液位過低而燒損。
3.垣平1井現場的應用
根據多年現場的試油工作發現,對于老式計量罐為避免冒罐、罐被抽扁、輸油泵空轉等事故,當班工人每隔15分鐘就要到計量罐觀察液位,但還是時常遇到緊急情況。尤其是在氣候惡劣的條件下,給工人帶來許多不安全因素;還存在著液位突然移動跟蹤不及時,冬季重油罐易出現凍凝等問題。為此,垣平1井的現場生產中,在密閉計量罐上安裝使用了防爆液位自動監控報警器,實現了罐內液位的自動監控,不僅提高了環保施工和資料錄取水平,準確地反映了每個儲油倉液位動態、倉內儲油情況,滿足了原油動態計量、數據錄取的要求:方便管理和操作運行,還減輕了工人的勞動強度、避免了事故的發生。同時垣平1井的試油工作達到甲方滿意。
4.結論
(1)該液位報警器結構合理,性能良好,報警準確,穩定性好,實現了對計量罐液位的全天候監測。
(2)該液位報警器的應用,減少了對工人監測的依賴,取消了操作工每15分鐘上罐觀察液位,很大地減輕了崗位工人的勞動強度,提高了勞動效率。
(3)該液位報警器的使用,杜絕了在炎熱、雷雨、冬雪等惡劣環境條件下,人工檢查的不安全因素。液位報警器的推廣應用,實現了由人工監測到液位自動監測的轉變,提高了原油計量精度及安全性,它是計量罐液位監測的*儀表。
