背景技術
電磁流量計產品可**應用于化工、鋼鐵、煤炭、礦治、石油開采、石化、造紙、環保、制糖、制藥、食品、水利灌溉、給排水和港口疏浚等領域,電磁流量計尤其在各種槳類流體的測量中有其獨特的優勢,可*地測量各種酸、堿、鹽溶液、原水、冷卻水、污水、煤槳、礦漿、泥漿、水泥漿、紙漿、糖漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、雙氧水、啤酒、麥汁、黑液、綠液藥液和各種飲料等導電流體和固液二相體的體積流量。在測量過程中,作為電磁流量計拾取流量信號的部件,電極與測量介質直接接觸,因此,在其表面很容易附著污垢,從而影響測量。為保證測量準確度,需要定期對電極表面進行清理。傳統的電磁流量計,電極是固定在測量管上的,外殼是封閉的,如果要清理電極的表面,必須將流量計從管道上拆卸下來,費工費力還影響工業測量。而如果將電極設計成易于拆卸的固定方式的,則需要解決如何在保證易于拆卸的前提下,對電極進行牢固固定的技術問題。
實用新型內容
本實用新型的目的就是要提供一種可拆卸電極的電磁流量計,以解決電極清洗問題,保證電磁流量計的測量精度。
本實用新型是這樣實現的:
一種可拆卸電極的電磁流量計,由外殼及安裝于外殼內的測量管、測量管襯里、電極組件組成,電極組件由電極軸以及安裝于電極軸上的電極頭、電極座和絕緣電極座套組成,在外殼上設有凸臺,所述凸臺上開有中心孔并設置有壓蓋;在所述電極軸的端部設置有旋鈕,所述電極軸上螺接有壓緊螺母和絕緣座套,在所述絕緣座套與所述旋鈕之間設置有彈簧。
本實用新型采用這種結構,位于絕緣座套和旋鈕之間設置的彈簧,通過對絕緣座套的支頂力,而使得電極頭的安裝更加穩定。當需要對電極進行清理時,打開壓蓋,通過中心孔操作旋鈕使之旋退,從而帶動電極軸轉動,而將電極頭自中心孔內取出并進行清理。清理完畢,仍通過中心孔安裝至原位置,即完成一次清理工作。由于可方便地解決電極清洗問題,因而可有效保證電磁流量計的測量精度。
附圖說明

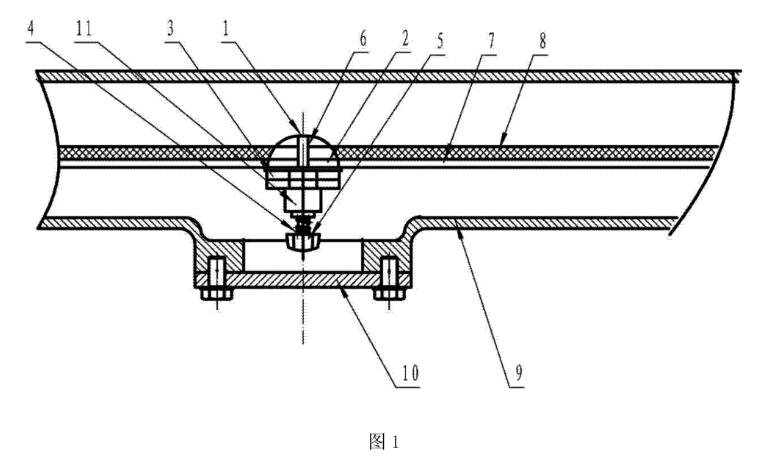

圖1是本實用新型的結構示意圖。
具體實施方式
下面結合結構示意圖對本實用新型進行進一步的說明
圖1所示,可拆卸電極的電磁流量計由外殼9及安裝于外殼內的測量管7、及電極組件組成,在測量管內側安裝有測量管襯里8,以隔絕測量介質和測量管的接觸。在外殼9上設有凸臺,所述凸臺上開有中心孔,并通過緊固螺栓固定有壓蓋10。電極組件由電極軸以及安裝于電極軸上的電極頭1、電極座6和絕緣電極座套2組成,在所述電極軸的外端部設置有旋鈕5,所述電極軸上螺接有壓緊螺母3和絕緣座套11,在絕緣座套11與所述旋鈕之間的電極軸上套接有彈簧4,以增加電極頭1的穩固性。本實用新型不僅方便拆卸,而且正常使用時,電極頭也能很牢固地定位,可有效滿足測量需求。
