實地操作如何正確更換和安裝流量計？
更換安裝流量計前要做的準備
一、準備工作
1.穿戴好勞保用
2.準備工具、用具、材料。
校對好的流量計一塊,300mm活動扳手2把,F扳手把,200m螺絲刀1把,鋼絲刷1把,三角刮刀1把,劃規1把,300mm鋼直尺1把,剪刀1把,10mm,石棉板一張,潤滑脂(黃油)一袋,棉紗,毛氈2張放空桶一個,筆一只,紙一張。
二、操作步驟

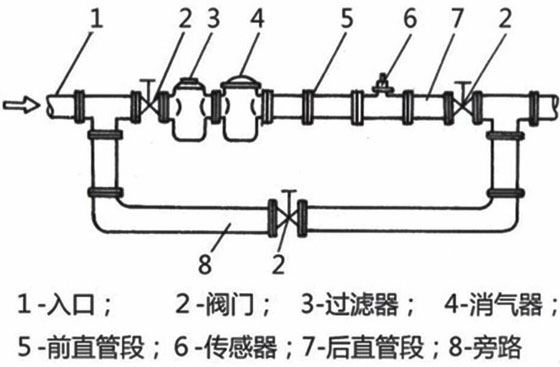

(一)倒流程,放空:
1.打開流量計的旁通閥門。
2.關閉流量計的進、出口閥門
3.打開放空閥和排污閥,放掉管線內的殘余流體泄壓。
(二)記流量計底數
4.把流量計底數記在紙上。
(三)拆卸流量計
5.正確使用扳手拆卸螺栓,檢査保養并擺放整齊。
6.折下流量計主體放在毛上
(四)安裝流量計
7.清理法蘭,量尺寸,剪墊子,抹黃油,安裝墊子。
8.按要求擺放流量計
(五)倒流程試壓
10.關放空閥,倒回原來生產流程
11.依次開流量計的出口閥門、**閥門關旁通閥門,試壓。
(六)清理現場
12.清理現場,收回工具
三、正確更換和安裝流量計操作要點詳解
(一)各種工具的正確使用
1.F扳手使用時開口方向正確,防止掉落傷人。按要求使用活動扳手上卸螺栓要求使用鋼直尺,讀數準確。
(二)倒流程順序
1.拆卸流量計前:1)打開旁通，2)關流量計**閥,3)關流量計出口閥
2.安裝好流量計試壓前:1)關閉放空閥，2)開流量計出口閥,3)開流量計**閥，4)關閉旁通閥
(三)制作法蘭墊片

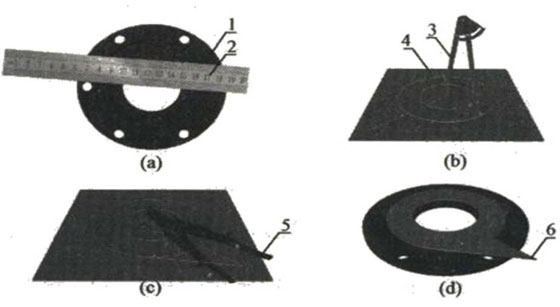

1.用鋼直尺量出流量計鏈接法蘭密封的內、外圓直徑,計算出半徑，如圖2(a)所示
2.在石棉板上確定圓心，用規劃分別在石棉板上劃出法蘭墊片內外圓和長約5cm的操作手柄如圖2(b)所示
3.用剪刀剪出法蘭墊片，并剪出操作手柄,如圖2(c)所示
(四)拆卸流量計
1.拆卸流量計兩側法蘭緊固螺栓時，先拆法蘭下螺栓,再拆上螺栓。
2.用撬杠對稱撬動流量計兩側法蘭間 隙，使流量計主體與兩側法蘭活放在毛氈上。
3.用三角刮刀刀面清理管線上的兩個法蘭端面,
4.用鋼絲刷流量計連接螺栓清理乇凈,在螺栓清理干凈，在螺紋部位涂上黃油,整齊擺放。
(五)安裝流量計
1.把新流量計主體與管線法蘭對正，穿上螺栓,帶上螺母,法蘭側下部留部分螺栓以備加法蘭墊片
2.法蘭墊片兩側均勻涂上黃油
3.用撬杠對稱撬開法蘭間隙，手持法蘭片放入法蘭正中央，撤去撬杠的用力
(五)安裝流量計
4.將留出的法蘭連接螺栓穿入法蘭螺孔，用手依次帶緊螺母。
5.流量計兩側法蘭與管線法蘭對正后，用扳手對稱均勻緊固法蘭螺
6.關閉放空閥,打開流量計的出口閥門，緩慢打開流量計的**閥門試壓,確認不滲漏,全開**閥門。關閉旁通閥
四、正確更換和安裝流量計注意事項
拆下的流量計必須放在毛氈上，防止碰傷和沾上贓物
2.制作法蘭墊子應邊緣整齊，無缺肉，無毛刺無撕裂,內外圓同心。
3.法蘭密封面應處理干凈，平整無雜物
4.緊固法蘭螺栓時用力均勻，使法蘭這間保持端面的平行
5.撬杠撬動法蘭間隙時嚴禁損傷法蘭密封面。
6.試壓時應不漏不滲
五、現場安全要求
1.拆卸法蘭螺栓時,應先拆卸法蘭下部螺母放凈的余液噴出傷人
2.正確使用剪刀和三角刮刀,以免刀刃或刀尖劃傷人
3.使用扳手緊固螺栓時,要拉動板手,而不要推動扳手，防止扳手滑脫傷人
4.開關閥門時,人應側身操作避免絲杠飛出傷人
實地操作如何正確更換和安裝流量計？流量計文章由江蘇創輝整理發布
