之前講過很多電磁流量計的注意事項，今天，我們就來看看幾個錯誤的案例，避免大家在使用過程中出現類似情況
對于電磁流量計來說，前期的選型至關重要，但是更重要的是——安裝！（敲黑板）
今天我們不講具體安裝方式，而是來看幾個錯誤的安裝，請大家切勿入坑！
流量數值波動大
你的現場有沒有出現過這種情況，
電磁流量計數值一直跳動，像嚼了炫邁一樣根本停不下來。
情況分析：

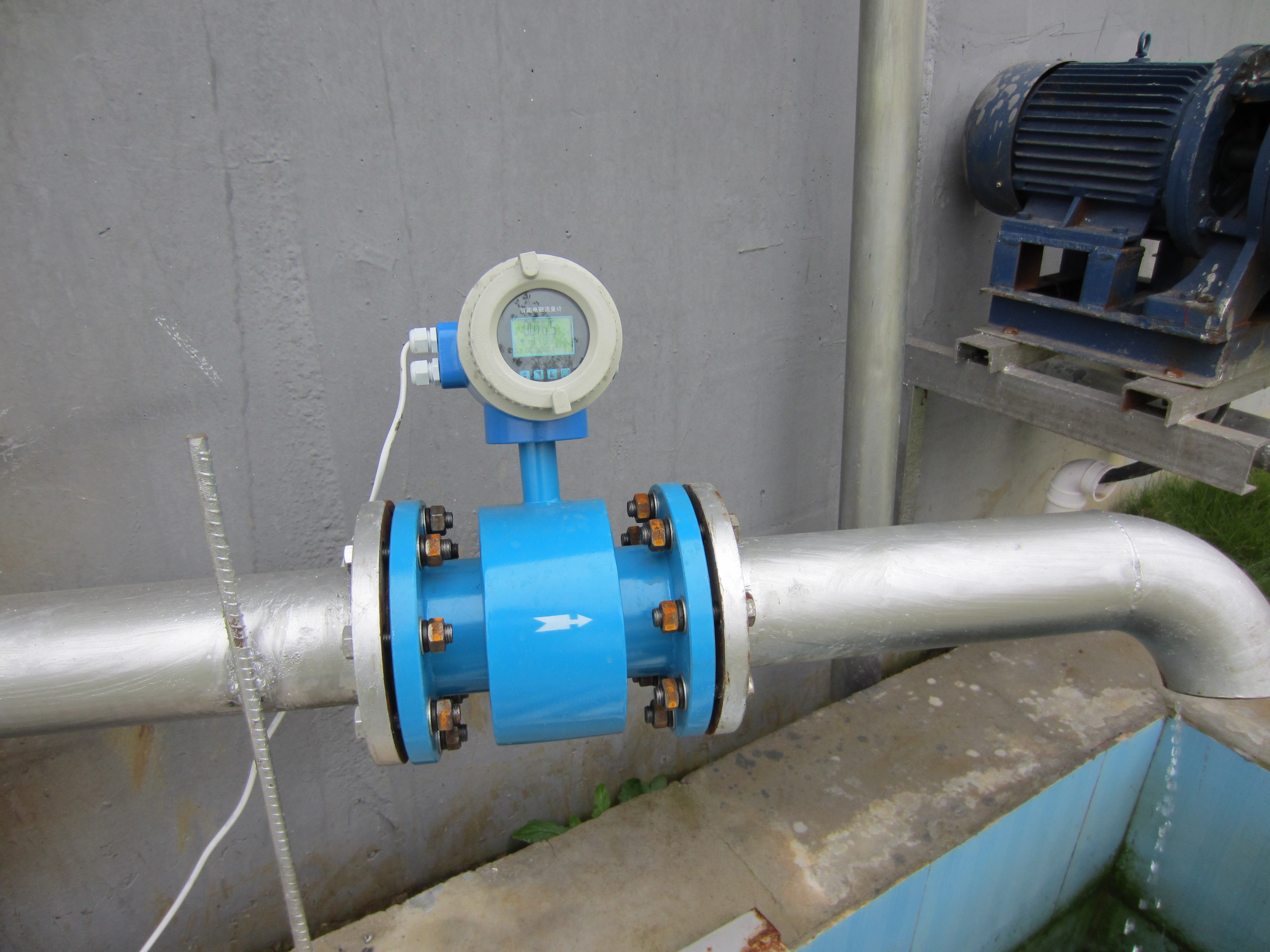

安裝現場有泵緊挨著流量計。流體在經過流量計的時候處于紊流狀態，這時候對于流量計測量存在著較大干擾，所以現場流量計數值經常發生跳動，根本穩定不下來。
解決方法：
安裝遠離泵等干擾因素，至少5倍以上口徑的直管段距離，保證流體穩定。
流量始終測不準
客戶現場電磁流量計流量測量始終不準，有時候還會出現空管報警和下限報警。
情況分析：
從上圖看到，測量管道只有不到半管的水，那么也就是說電磁流量計根本就沒有滿管。流量計沒有滿管怎么可能測得準呢？
解決方法：
后面流量計出口進行縮徑，安裝一段管道延長來讓液體充滿整個管道。
電磁流量計經常損壞
3
咦？流量計呢？
我們把水抽掉才看到被淹了好久的電磁流量計，原來在井這里。一般電磁流量計是IP65的防護等級，防雨淋還行，水浸泡就有點過分了。而且這個安裝......
情況分析：
在長期可能存在水浸泡危險的場合，一定要選擇IP68防護等級的，可以支持水浸泡的電磁流量計，不然這個浸水損壞，損失就大咯。
解決方法：
建議選用IP65防護等級，如果現場管道不支持縮徑的，可以將污水集中起來，然后重新鋪管道，用泵打出來之后，安裝流量計。或者改為超聲波明渠流量計。
在現場還有更多千奇百怪的安裝方式，導致電磁流量計在測量準確的道路上走的越來越遠。
在進行電磁流量計時一定要注意安裝事宜，不然一不小心就入了這樣一個又一個坑了。
為什么電磁流量計的安裝要求這么嚴格呢？
電磁流量計測量原理主要是根據法拉第電磁感應原理，導電介質切割磁感線產生感應電動勢，通過管道中心軸線安裝的兩個測量電極來采集信號。測量的沒有漫過測量電極的話，完全感應不到信號，流量計自然顯示下限報警甚至空管報警了。
哪種情況下水能保證滿管呢？
豎直管道，水自下而上，肯定是滿管的啦，當然水平管道也是有安裝方法的哦.
這樣管道的流量只要在所選的量程范圍內，流量肯定準確穩定。
管道中通過流量計的流體，流速要均勻穩定。為什么呢，我們測量流量，實際就是測量流速和管道橫截面積的乘積值。 那流速不穩定，流量自然會跳動的。
分析第二個案例，泵出來附近就是流量計了，先排除大功率儀器對產品信號的干擾，流速肯定是不穩定的，所以我們常規的選擇是把流量計安裝位置盡量遠一點。當然，還需要一個*重要的東西，足夠長的直管段！！！
直管段的作用是什么呢，大家想想長江黃河，越到筆直的下游段，水越平緩。在想想壺口瀑布.............
所以直管段的作用是平緩流體流速，讓其能均勻穩定的通過流量計。那么繼續跟我念，直管段，前十后五，前十后五。（指流量計上游方向要有10倍的直管段，下游要有5倍的直管段）
