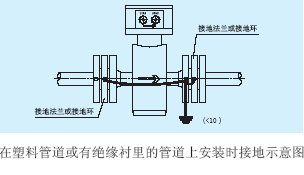

為了使電磁流量計工作穩定可靠,在選擇安裝地點時應注意以下幾方面的要求:
1. 盡量避開鐵磁性物體及具有強電磁場的設備 (大電機、 大變壓器等 ) , 以免磁場影響傳感器的工作磁場和流量信號。
2. 應盡量安裝在干燥通風之處,避免日曬雨淋,環境溫度應在 -20~+60℃, 相對濕度小于85%。
3. 流量計周圍應有充裕的空間,便于安裝和維護。
安裝建議
電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內 (如:彎頭、 切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度, 這時則應采取 一些措施以穩定流速分布:
a. 增加前后直管段的長度;
b. 采用一個流量穩定器;
c. 減少測量點的截面。

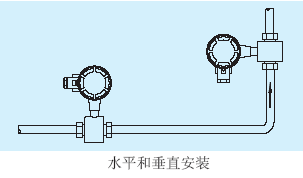

水平和垂直安裝
傳感器可以水平和垂直安裝,但是應該確保避免沉積物和氣泡對測量電極的影響,電極軸向保持水平為好。垂直安裝時,流體應自下而上流動。

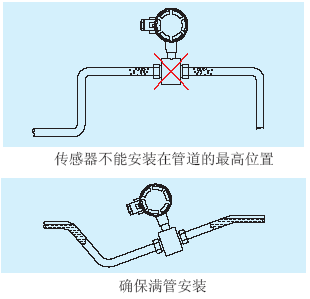

傳感器不能安裝在管道的*高位置,這個位置容易積聚氣泡。
電磁流量計要確保滿管安裝
確保流量傳感器在測量時,管道中充滿被測流體,不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態,傳感器應安裝在一根虹吸管上。

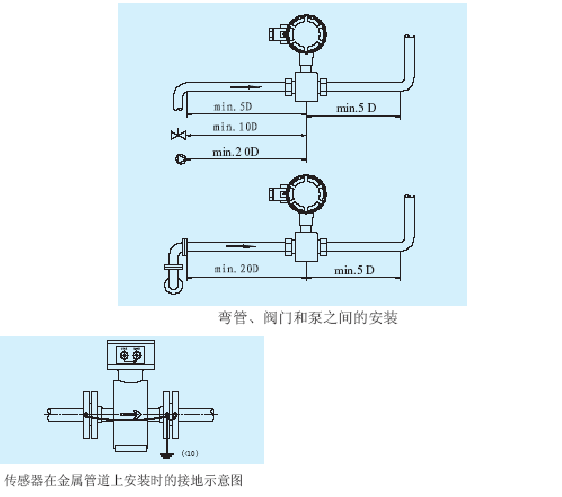

彎管、閥門和泵之間的安裝
為保證測量的穩定性,應在傳感器的前后設置直管段, 其長度由下圖給出。如 做不到則應采用穩流器或減小測量點的截面積。
電磁流量計傳感器不能安裝在泵的進水口
為避免負壓,傳感器不能安裝在泵的進水口,而應安裝在泵的出水口。

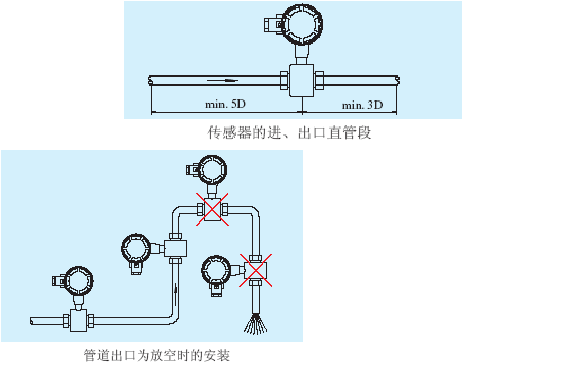

傳感器的**直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。**直管段應 ≥5D , 出口直管段 ≥3D(D為傳感器公稱口徑)。
插入式**直管段應 ≥ 20 D , 出口直管段 ≥7D(D為傳感器公稱口徑)。
電磁流量計在管道出口為放空時的安裝
當出口為放空狀態時,傳感器不應安裝在管道放空之處,應安裝在較低處。傳感器安裝在管道下方處時,應保證傳感器內被液體充滿,不能出現空管狀態。
串聯安裝和平行安裝
如果有幾個傳感器需要按順序串聯在同一管道上,每個傳感器之間的距離至少應為2個傳感器的長度。
