智能電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表,采用單片機嵌入式技術,實現數字勵磁,同時在電磁流量計上采用 CAN 現場 總線,屬國內**,技術達到國內**水平。
智能電磁流量計 是我公司采用國內外***技術研制、開發的全能智能流量計, 與老式模擬的或非智能的電磁流量計有非常大的區別, 尤其在測量精度、 可靠性、 穩定性、 使 用功能和使用壽命等方面。
電磁流量計是高精度、高可靠和使用壽命長的流量儀表,所以在設計產品結構、選 材、 制定工藝、 生產裝配和出廠測試等過程中每一個環節我們都非常細致講究, 我們還自行設計了一套國內目前***的, 專用于電磁流量計的生產設備和流量實流標定裝置, 從而在 軟件和硬件上都能切實保證產品長期的高質量。
電磁流量計特別設計了帶背光寬溫的中文液晶顯示器,功能齊全實用、顯示直觀、 操作使用方便, 可以減少其他電磁流量計英文菜單所帶來的不便。 另外我們**設計4-6多電極結構, 進一步保證了測量精度并且任何時候無需接地環, 減輕了儀表體積和安裝維護的麻煩。
智能電磁流量計性能特點 :
◆測量精度不受流體密度、 粘度、 溫度、 壓力和電導率變化的影響, 傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。
◆測量管道內無阻流件, 因此沒有附加的壓力損失; 測量管道內無可動部件, 因此傳感器壽命極長。
◆由于感應電壓信號是在整個充滿磁場的空間中形成的, 是管道載面上的平均值, 因此傳感 器所需的直管段較短,長度為5倍的管道直徑。
◆傳感器部分只有內襯和電極與被測液體接觸, 只要合理選擇電極和內襯材料, 即可耐腐蝕 和耐磨損。
◆ LDE 轉換器采用國際*新***的單片機 (MCU)和表面貼裝技術 (SMT), 性能可靠, 精度 高,功耗低,零點穩定,參數設定方便。點擊中文顯示LCD ,顯示累積流量,瞬時流量、 流速、流量百分比等。
◆雙向測量系統, 可測正向流量、 反向流量。 采用特殊的生產工藝和優質材料, 確保產品的性能在長時候內保持穩定。
智能電磁流量計測量原理:
ZY -LDE 型智能電磁流量計的測量原理是基于法拉第電磁感應定律:導電液體在磁場中作切割磁力線運動時,導體中產生感應電勢,其感應電勢 E 為:
E=KBVD
式中:K----儀表常數
B----磁感應強度
V ----測量管道截面內的平均流速
D----測量管道截面的內徑
測量流量時,導電性液體以速度 V 流過垂直于流動方向的磁場,導電性液體的流動感應出 一個與平均流速成正比的電壓, 其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出,并通過電纜送至轉換器通過智能化處理,然后 LCD 顯示或轉換成標準信號 4~20ma 和 0-1khz 輸出。
儀表的
選型是儀表應用中非常重要的工作, 有關資料表明, 儀表在實際應用中有 2/3的故障 是儀表的錯誤選型或錯誤的安裝而造成的,請特別注意。
◆收集數據
1. 被測流體成份
2. *大流量、*小流量
3. *高工作壓力
4. *高溫度、*低溫度
◆被測流體必須具備一定的導電性,導電率 >5μS/CM
*大流量和*小流量必須符合下表中的數
◆*高工作溫度和*低溫度必須符合流量計規定的溫度要求。
◆確定是否有負壓情況存在。
您可以根據上表中的流量選擇相應的電磁流量計, 若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符,應進行縮管或擴管。
◆若管道進行縮管,應考慮由于縮管引起的壓力損失是否會影響工藝流程。
◆從產品價格考慮,可以選擇較小口徑的電磁流量計,相對減少投資。
◆測潔凈水時,經濟流速時 1.5-3m/s,測易結晶的溶液時,應適當地提高流 速, 3-4m/s為宜,起到自清掃,防止粘附沉積等作用;測礦漿等磨
◆耗性流 體時,應適當降低流速, 1.0-2m/s為宜,以降低對內襯和電極地磨損。

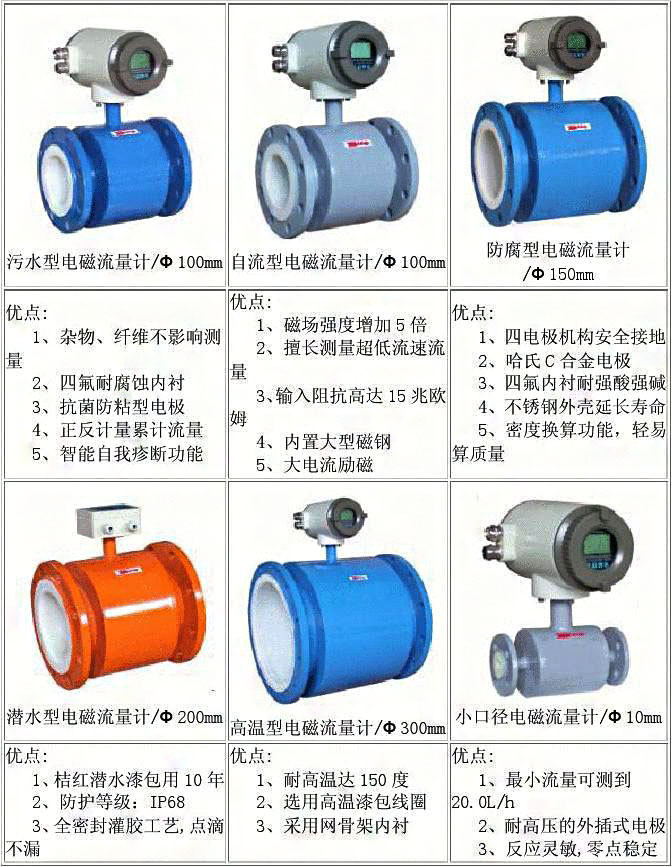

電磁流量計實際優勢產品
