1、 選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道(整個管路中*低處為宜),在安裝與測量過程中,不得出現非滿管情況
2、 測量位置應選在上游大于5D和下游有3D直管段處
3、 測量點選擇應盡可能遠離泵,閥門等設備,避免其對測量的干擾
4、 測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等 。
1、 測量電極的軸線必須近似于水平方向
2、 測量管道內必須完全充滿液體
3、 流量計的前方*少要有5xD(D為流量計內徑)長度的直管段?后方*少要有3xD(D為流量計內徑)長度的直管段?為方便安裝和拆卸?可在流量計后加裝管道伸縮節
4、 流體的流動方向和流量計的箭頭方向一致
5、 管道內要有真空會損壞流量計的內襯?需特別注意
6、 在流量計附近應無強電磁場
7、 在流量計附近應有充裕的空間?以便安裝和維護
8、 若測量管道有振動?在流量計的兩邊應有固定的支座
9、 測量不同介質的混合液體時混合點與流量計之間的距離*少要有30×D(D為流量計內徑)長度

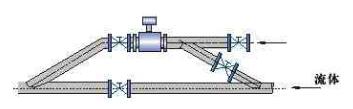

10、為方便今后流量計的清洗和維護?應安裝旁通管道?并且保證流量計前5D后3D的直管段。
11、 如安裝聚四氟乙烯內襯的流量計時?連接兩法蘭的螺栓應注意均勻擰緊?否則容易
壓壞聚四氟乙烯內襯?*好用力矩扳手。

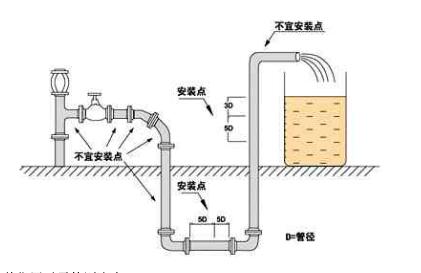

1、 應安裝在水平管道較低處和垂直向上處?避免安裝在管道的*高點和垂直向下處
2、 應安裝在管道上上升處
3、 在開口排放管道安裝?應安裝在管道的較低處
4、 若管道落差超過5m時?在傳感器的下游安裝排氣閥
5、 應在傳感器的下游安裝控制閥和切斷閥?而不應安裝在傳感器上游
6、 傳感器**不能安裝在泵的進出口處?應安裝在泵的出口處
7、 在測量井內安裝流量計的方式
