電磁流量計的前期安裝、維護和接地
（1）電磁流量計的現場安裝必須嚴格按使用說明進行，應用電磁流量計測量液體的電導率應大于10-5S/cm。首先傳感器的安裝位置必須保證被測液體完全充滿測量管，有必要時進行定期清洗，如果電極被沉積層覆蓋或被沉積層短路，將輸送不出信號產生粗大誤差。其次電磁流量計使用前還應根據被測液體的種類、性能、溫度和壓力選用具有合適的內襯及電極的傳感器。zui后選擇流量計量程時應不低于設計的zui大流量值，正常使用的流量zui好處于流量計滿量程的30%～80%之間。

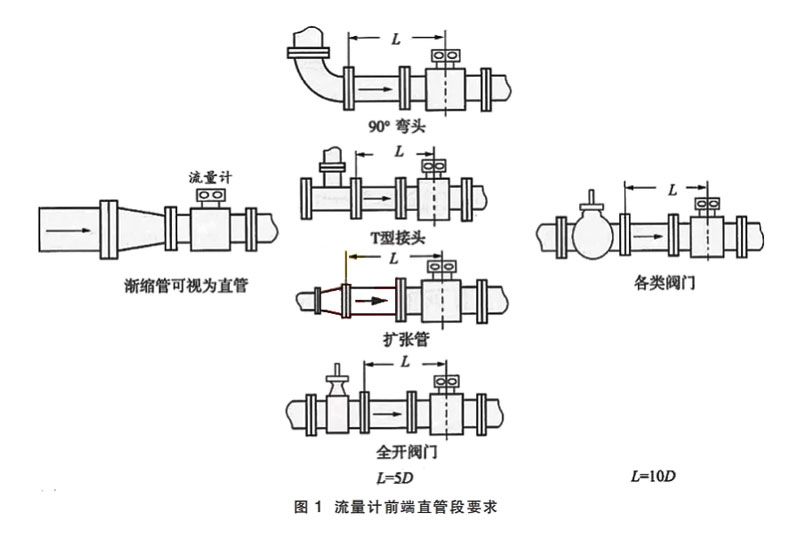

（2）為便于檢修，傳感器上下游應安裝閥門并有旁路，傳感器和轉換器的安裝處應避免有較強的交直流磁場或劇烈的振動。上游如有彎頭、三通、同心異徑管或全開閘閥后，傳感器上游離電極的中心線應有至少5倍管道內直徑的直管段，如有不同開度的閥門，應有10倍管徑的直管段，如圖1所示，下游直管段為2～5倍管徑的直管段即可。此外為避免流速分布及渦旋對測量的影響，流量調節閥應設置在傳感器的下游，當上游直管段長度不夠時，在壓損許可情況下可安裝流動調整器，安裝后其直管段長度應達到流動調整器說明書的要求。

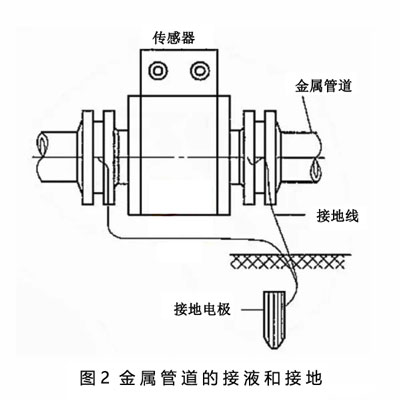

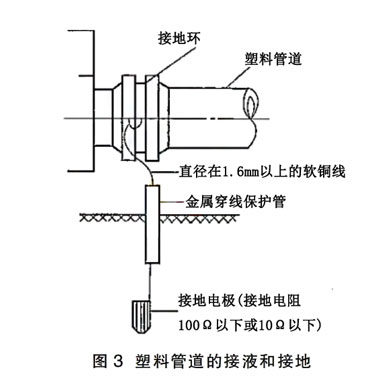

（3）電磁流量計流量信號是以被測導電液體為基準電位的，整個測量管道內的導電液體看成電阻為零的導體，兩個電極對導電液體為基準電位的，整個測量管道內的導電液體看成電阻為零的導體。當傳感器前后為金屬管道，應合理接地，如圖2所示，如果液體輸送管道為非金屬管或其他絕緣管，應在傳感器和輸液管道之間裝內部與液體接觸的金屬接液環(或稱接地環)，然后用導線與傳感器接地端連接接地，如圖3所示。
