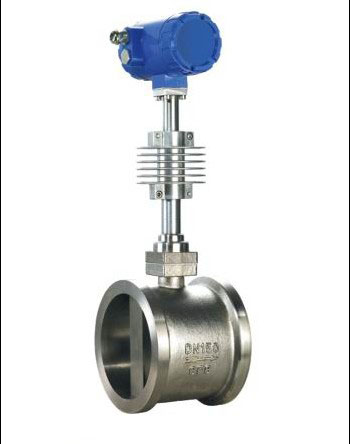

渦街式壓縮空氣流量計的相關知識
一、基本概念
目前市場上有很多種流量計:渦輪,渦街,孔板、熱式、超聲波、電磁.而用于壓縮空氣系統的性價比較高的是渦街流量計,IR的標準流量計產品也是這種對壓縮空氣流量來說,常常會用到的兩個名詞,標況流量和工控流量。標況流量是溫度20ºC壓力0.MPa下的流量,單位一般是Nm3/min。我們一般說空壓機氣量為20m3其實是標況流量工況流量就是在工作狀態下的溫度和壓力下的流量,單位一般用m3/min表示。IR標準流量計產品參數中的流量測量范圍就是工控流量(其單位是m3/h)。
二、安裝注意事項
渦街流量計的安裝位置非常關鍵,如果安裝不正確,測量就會不準確。幾個基本的注意事項如下：
1)不能安裝在振動的管路上,所以壓縮空氣系統應該安裝在儲氣罐后的母管上,不能安裝在空壓機出口的管路上
2)必須安裝在直管路上,通常流量計安裝前端至少要有10D(即10倍管徑)的長度的等徑直管段,后端要有5D長度的等徑直管段
3)流量計上游zui好不要裝閥門,門應裝在下游5D外。如果閥門ー定要裝在流量計上游,則必須保證流量計上游50D的等徑直管段,下游應有不小于5D的等徑直管段。
4)如果流量計上游管路有穹頭或者擴管或者縮管,對直管段的長度要求會更高,具體要求可參見流量計安裝手冊。
三、常見問題Q&解決方法A
Q1:如果要在空壓機出口的管路上安裝流量計,怎么辦?
A1:由于空壓機出口管路振動很大,建議zui好不選擇渦街流量計而選擇其他類型的流量計(可與控制團隊聯系);如果一定要在出口管路安裝,空壓機管路必須做減振措施,建議的減振措施為接口管路要用特殊的金屬橡膠軟管。
Q2:流量計表頭顯示的什么流量或者提供什么信號。
A2:IR標準的流量計上可顯示:工況瞬時流量和工況累積流量。并帶4~20mA工況瞬時流量信號輸出。
Q3:如果用戶要顯示標況流量怎么辦?
A3:要顯示標況流量需要做溫壓補償,即要再配置1個壓力變送器,1個溫度變送器,和1個流量積算顯示儀。
也可以采用變通方式,如果現場壓力、溫度比較穩定且配有控制系統,可在控制系統上通過計算來顯示工況流量(準確度比**種要差)
Q4:如果現場直管段不夠怎么辦?
A4:可和控制團隊咨詢,選擇其他類型的流量計。
