一、系統簡介

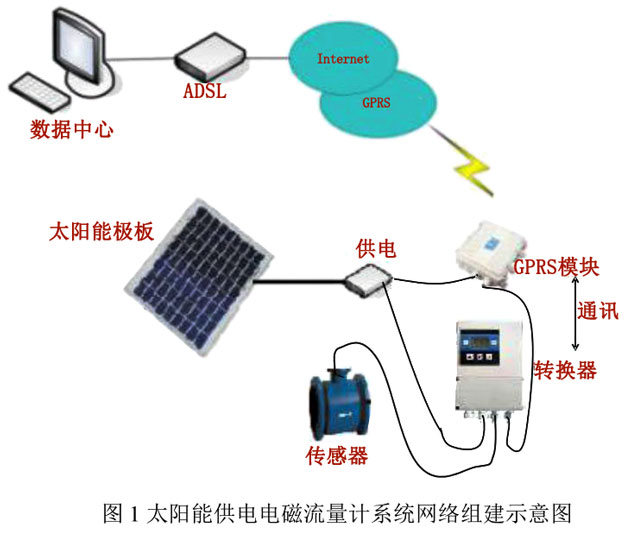

太陽能供電電磁流量計系統包括:太陽能極板、電磁流量計、GPRS無線遠傳模塊等,是以取之不盡的太陽能源為動力研發出的新型節能環保類產品。本系統具有定時數據上傳功能,以GPRS無線模塊為通訊平臺,具有不受地理限制、穩定、可靠和成本低等優點。本系統網絡示意圖如圖1所示。太陽能極板為流量計供電,GPRS模塊將流量計中的數據上傳至用戶數據中心,用戶通過互聯網可瀏覽相關數據。

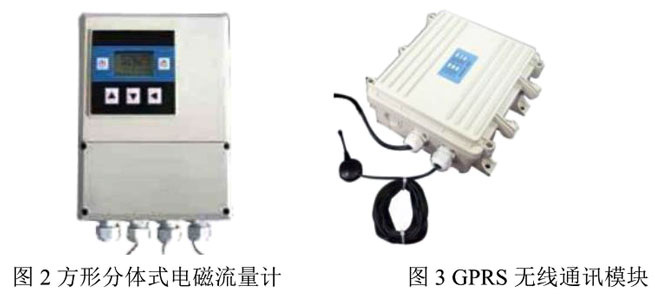

本系統中使用的方形分體式電磁流量計和GPRS無線通訊模塊如圖
2、圖3所示
二、技術指標
工作環境溫度:-20C~50℃
工作環境濕度:≤95%
外殼防護等級:IP65
流速測量范圍:0~15米/秒
介質電導率:潔浄水>20us/em
適用測量通徑:DN3~DN80:
配套精度等級:0.5級、0.2級
無線通訊方式:GPRS
2.2GPRS無線通訊模塊技術指標
防護等級:IP65,外殼可淋水、沽水;
工作溫度:-20~75℃
手機卡選擇:中國移動的SIM卡,并開通GPRS網絡流量;發送數據間隔為一分鐘。
三、GPRS數據管理系統
3.1數據上傳管理介紹
GPRS網絡遠程數據管理系統是采用BS結構,即電磁流量計通過GPRS無線網絡將數據傳輸?shù)椒?wù)器,用戶只需訪問服務器,就可以查詢流量計中的相關數據。此系統在建立服務器后,用戶可以在任何地點,使用可上網的計算機查詢數據,很大的方便了客戶對流量信息的查詢、監控。
3.2服務器系統主要功能
服務器系統主要包含四類管理,設備管理、數據管理、報警管理、地圖管理,其中數據管理部分,用戶使用的zui多。
數據管理主要包含實時數據、歷史數據等幾個方面,用戶在此界面可查詢流量計的相關數據。
實時數據可以查詢某一設備zui近一次上傳的數據,包括瞬時流量、瞬時流速、累積流量、電導比、信號強度等信息:歷史數據可以查詢某一設備在一段區間內的相關數據;系統除了實時數據、歷史數據這些普遍功能外,還具有數據報表(日、月、年)、數據曲線、累積數據(日、周、月)等**功能。
用戶還可在地圖管理中查詢?cè)O(shè)備的基本安裝位置。
