在石化、化工、電力、冶金、市政、制藥等行業,流量測量的技術難度和復雜程度都相當高,研究流量測量對于提高產品質量、降低企業的經營成本、解決節能環保起到重要作用。電磁流量計具有無阻力,無壓損的優點,可以充分減小管道內的阻力,符合節能降耗的要求,因而電磁流量計在業界得到**的重視。
電磁流量計應用案例分析
1.在循環冷卻水站及尿素裝置中的應用

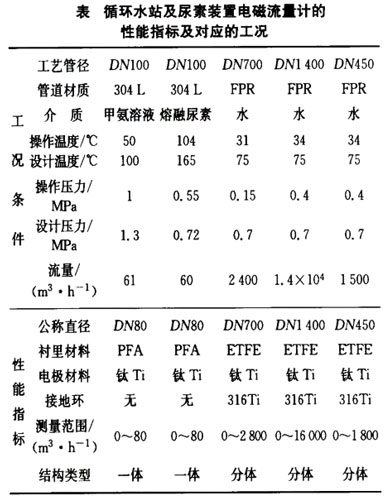

2012年1月建成并投運的某項目的循環冷卻水站及尿素裝置液體流量測量點的特點:循環冷卻水站的工藝管徑大、壓力低、水中含有氯化物等腐蝕性介質,而且工藝管道敷設在地面以下;尿素裝置流量測量介質有熔融尿素、甲氨溶液等,具有腐蝕性強、易結晶的特點。同時要求儀表測量精度優于±0.5%。鑒于上述工況特點及要求,選用電磁流量計,表為該項目工況條件及電磁流量計的性能指標。其中,循環冷卻水站的電磁流量計選用分體型,檢測器的防護等級為IP68,信號轉換器的防護等級為IP67;尿素裝置所用電磁流量計的防護等級為IP67,儀表運行至今效果良好。
2.在乙烯堿洗塔系統中的應用
乙烯堿洗塔系統中采用20%質量分數的離子堿注入塔內,與塔內的洗滌水液混合形成三段不同質量分數的堿液,對裂解氣壓縮機Ⅲ段出來的裂解氣進行洗滌,從而脫除乙烯裂解氣中的H2S和CO2等雜質,經過三段洗滌后,在ZUI后一段雜質生成碳酸氫鈉后排出塔。洗滌后的裂解氣進入壓縮機的高壓段繼續壓縮并進入后系統進一步分離處理。由于離子堿具有較強的腐蝕性,測量難度大原設計采用差壓變送器測量方案,在使用過程中因引壓管和三閥組內的物料結晶頻繁,無法正常工作。經過多方評估,ZUI后選擇了德國 Khrone公司的鉑金電極的電磁流量計,該流量計具有強抗腐蝕的鉑金電極和PTFE內村,剛開始儀表指示正常,但不久均失靈,經多方面査找原因,系內襯損壞導致電極被腐蝕損壞,儀表無法工作。經過多方調研和交流,在再次改造中選擇了橫河電機公司的電容式無電極電磁、配置陶瓷內膽的電磁流量計,該流量計以外壁作為測量電極,配以內部陶瓷內膽,具有極高的耐磨性和防腐蝕性能,徹底改變了原有電磁流量計配備專用電極的局限性,很好地解決了該工況中的測量問題。
3.結束語
綜上所述,電磁流量計因其獨特的優點,在石化、化工等行業得到**應用。用戶在選用電磁流量計時應充分掌握測量工況的各項條件及其安裝要求,了解電磁流量計安裝所處的環境條件,以確保正確地選用電磁流量計,提高測量儀表的準確性和穩定性。
